科考设备
“中山大学”号装备大量先进科考仪器设备和科考操控支撑设备，设施先进、功能齐全，可满足科考探测、样品采集、处理、检测分析和数据基本处理等需要；可进行定点和走航式海洋环境参数连续探测、海面常规气象连续探测、海气界面通量探测、海底地形地貌探测、底质采样、地球物理探测、缆控深潜探测与可视取样；可实现科考数据的系统集成、现场印证及与陆基实验室的数据传输与处理；能满足低空大气、海面、水体、海底及深海极端环境等科学考察的需求。

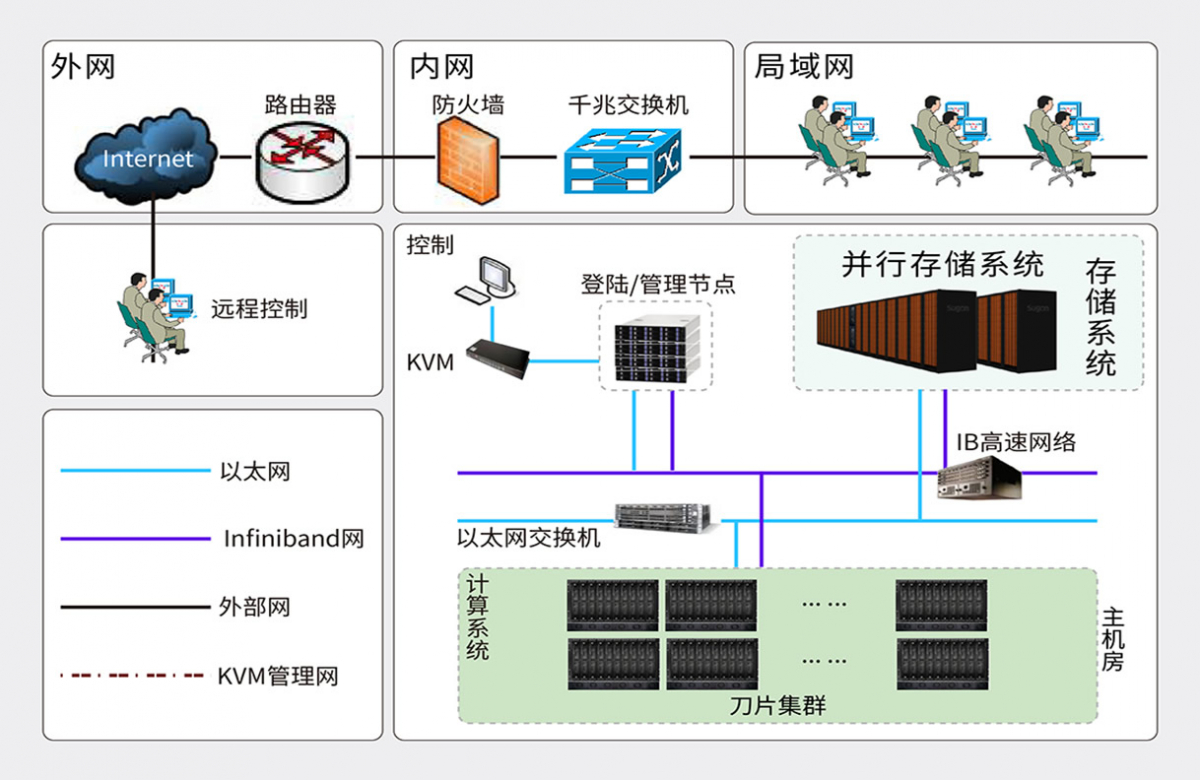

船载高性能集群计算系统
高性能集群计算系统的主要目的就是提高运算速度，要达到每秒万亿次级的计算速度，对系统的处理器、内存带宽、运算方式、系统I/O、存储等方面的要求都十分高，这其中的每一个环节都将直接影响到系统的运算速度。该设备主要解决大规模科学问题的计算和海量数据的处理，如科学研究、气象预报、计算模拟、军事研究、CFD/CAE、生物制药、基因测序、图像处理等等。
船载高性能集群计算系统
设备原理
高性能集群计算系统的主要目的就是提高运算速度，要达到每秒万亿次级的计算速度，对系统的处理器、内存带宽、运算方式、系统I/O、存储等方面的要求都十分高，这其中的每一个环节都将直接影响到系统的运算速度。该设备主要解决大规模科学问题的计算和海量数据的处理，如科学研究、气象预报、计算模拟、军事研究、CFD/CAE、生物制药、基因测序、图像处理等等。
设备性能
高性能集群计算系统由26台曙光I620高性能计算机、6台曙光P300S数据存储、1台曙光DS600移动式数据备份设备组成，具备强大算力，在“中山大学”号数据处理中心即可处理需要大量计算的科学问题，大大提高科研效率，保障了数据时效性。
- 集群运算力：58280次GFLOPS（GFLOPS：每秒10亿次浮点运算）
- 集群处理器数量：1248个逻辑处理器
- 集群内存容量：4992 GB
- 集群数据存储容量：2856 TB
曙光-I620高性能计算机
- 运算力：2369次GFLOPS
- 处理器：48个逻辑核心（2*Intel 6240R）
- 内存：192Gb（DDR4 2933 16G*12）
- 运行硬盘：2TB （2.5寸 SSD 1TB*2）
- 网络适配器：10GbE/25GbE/56Gb IB/100Gb IB
曙光-P300S数据存储设备
- 内存：256G（ DDR4 2933 32*8）
- 运行硬盘： 2TB （2.5寸 SSD 1TB*2）
- 数据硬盘：476TB (3.5寸7.2K 14Gb SAS硬盘*34)
- 通道适配器：100G HDR HCA卡
- 网络适配器：10GbE/25GbE/56Gb IB/100Gb IB
曙光-DS600数据备份设备
移动式备份存储，接入机架式管理/登录节点进行数据备份和迁移，可挂载到并行计算网络中作为存储迁移，船靠码头后，可将机架式并行存储服务器上的数据快速转存到本服务器后挂载到岸基的高性能集群网。
- 缓存保护：配置 BBU 电池保护，配置基于 Flash 的永久保护模组
- 内存：64G（DDR4 2933 16G*4）
- 硬盘：192T（12TB 3.5吋7.2K 12Gb SAS硬盘*16块）
- 网络适配器：10G SFP+多模光模块*4台
- 供电设备：550W电源模块*2个
- 板载设备：8个1GbE接口；4个10GbE 接口
科研用途
海洋领域高性能计算应用广泛，物理海洋、海洋预报、海洋气候、海洋生物等多领域交叉。其中在海洋预报领域（例如应对气候变化、极端海洋天气等）具有重要意义。海洋预报根据大气和海洋的物理、运动特性，在一定的初值和边值条件下，通过高性能计算机进行数值计算，求解描写流体演变过程的流体力学和热力学的控制方程组，预测未来一定时段的海洋运动现象，对高性能计算机的计算能力、访存能力、存储能力、网络通信能力的要求都很高。
海 - 气通量观测系统
海-气通量观测系统主要由以下设备组成：数据采集器、三维超声风速仪、红外气体分析仪组成，并配置一系列辅助测量设备包括温湿度传感器、红外温度传感器、净辐射传感器 、降水雨量计等。
该系统通过超声风和气体分析仪进行涡动观测，可以计算得到走航中的海水湍流、动量、以及物质在海表的通量的传输形式；由净辐射传感器、红外温度传感器、温湿度传感器等组成辐射观测系统，监测天空和海表的长波和短波辐射。
结合涡动和辐射的观测可以达到实时监测走航区域的海-气之间的能量和物质的交换规律的目的。
海 - 气通量观测系统
设备原理
海-气通量观测系统主要由以下设备组成：数据采集器、三维超声风速仪、红外气体分析仪组成，并配置一系列辅助测量设备包括温湿度传感器、红外温度传感器、净辐射传感器 、降水雨量计等。
该系统通过超声风和气体分析仪进行涡动观测，可以计算得到走航中的海水湍流、动量、以及物质在海表的通量的传输形式；由净辐射传感器、红外温度传感器、温湿度传感器等组成辐射观测系统，监测天空和海表的长波和短波辐射。
结合涡动和辐射的观测可以达到实时监测走航区域的海-气之间的能量和物质的交换规律的目的。
设备性能
- 闭路式红外CO2/H2O分析仪
- CO2
测量范围：0~1000 μmol/mol；
测量精度：0.15 μmol/mol；
零点温度漂移：±0.3 μmol/mol/℃; - H2O
测量范围：072 mmol/mol:
测量精度：0.006 mmol/mol；
零点温度漂移：±0.05 mmol/mol/ ℃ ；
气压精度：±0.15 kPa(30 to+50 ℃)；
带抽气及标定装置。
- CO2
- 温湿度传感器
工作温度：-80~60℃，工作电压：728VDC；
输出信号：电压(0~1V)，外壳防护等级：IP66；- 温度传感器：
量程：-80~60℃；
精度(20℃时)：0.17℃（采用电压信号输出时）； - 相对湿度传感器：
量程：0~100% RH；
精度（15~25℃）：±1%（0~90%RH）,±1.7%（90~100%RH）。
- 温度传感器：
- 四分量净辐射传感器
- 输出：
4个输出，分别是向上的短波、向下的短波以及向上的长波和向下的长波； - 辐射表内置的温度传感器：
10K的热敏电阻和PT-100铂电阻；
响应时间：<18s（95%），非线性误差：1%；
温度依赖灵敏度：<5%，工作温度：-40~80℃；
灵敏度：短波7~20 μvw/m2长波5~10 μv/w/m2；
光谱波长：短波辐射传感器310~2800 nm,长波辐射传感器4.5~42 μm；
视角：短波辐射传感器180°，长波辐射传感器向下150 ° ，长波辐射传感器向上180°。
- 输出：
- 超声风速仪
偏移误差：
ux,uy:<8.0 cm/s（不考虑方向），uz:<4.0 cm/s（不考虑方向）
测量精度 RMS:ux,uy:1 mm/s uz:0.5 mm/s；
风速测量范围：0-65.53 m/s；
风速方向测量范围：-180°~180°；
输出：数字接口。
- 海皮温度传感器
工作环境：-55℃ ~80℃，0~100% RH，防水，适合野外环境；
精度：±0.2℃（-10℃~65℃），±0.5℃ （ -40℃~70℃）；
一致性：±0.1℃ （ -10℃~65℃） ，±0.3℃ （ -40℃~70℃）；
重复性：±0.05℃ （ -10℃~65℃） ，±0.1℃ （ -40℃ ~70℃） ；
波长：8~14 μm，响应时间：<1 s，视场：22°（半角）。
科研用途
- 该系统可以对全球不同海域的海气通量快速实时变化进行监测。
- 有利于科学家更深入的研究海洋大气的能量传输、相互作用过程。
- 海气通量的研究对天气预测、极端环境预报如：温室效应、台风等具有重要作用。

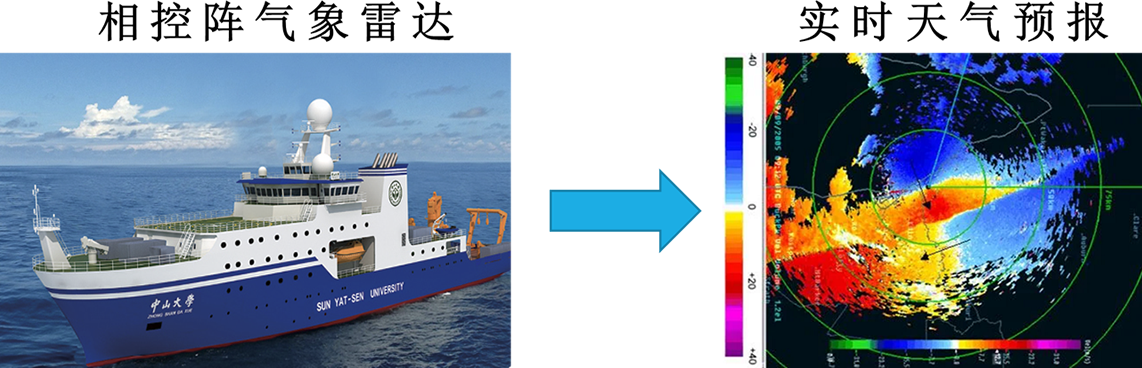

相控阵天气雷达
天气雷达通过间歇性地向空中发射电磁波，然后接收被气象目标散射回来的电磁波（回波信号），并在显示器上模拟显示，从而确定气象目标的空间位置和特性。 雷达是气象工作中的千里眼，它是一种主动遥感的探测工具，在测量云、降雨和各种强对流天气发生发展内在因素方面有重要应用。它可以测定散射体相对于雷达的速度，并且在一定条件下，可以反演出大气风场、气流垂直速度的分布以及湍流情况等。
相控阵天气雷达
设备原理

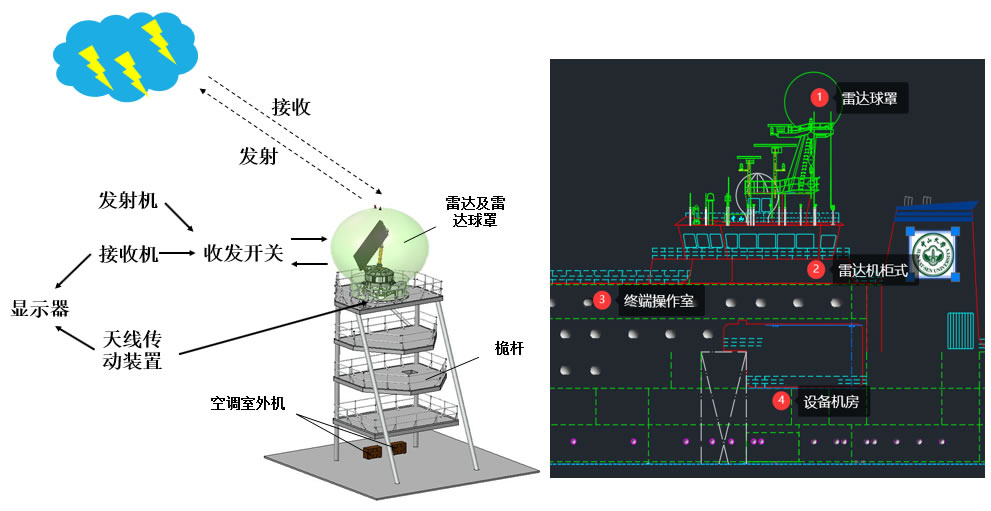

天气雷达通过间歇性地向空中发射电磁波，然后接收被气象目标散射回来的电磁波（回波信号），并在显示器上模拟显示，从而确定气象目标的空间位置和特性。
雷达是气象工作中的千里眼，它是一种主动遥感的探测工具，在测量云、降雨和各种强对流天气发生发展内在因素方面有重要应用。它可以测定散射体相对于雷达的速度，并且在一定条件下，可以反演出大气风场、气流垂直速度的分布以及湍流情况等。
设备性能
- 天气雷达总体规格：
- 雷达安装于雷达桅顶平台上，总质量为2952 kg；
- 雷达可5级海况工作，可在9级海况下自存。
- 探测范围：对云雨目标的探测能力达6.4dBZ@150 km，按照10dBZ定量探测标准，探测距离为227 km；
- 监测范围：≥400 km，最大探测距离600 km；
- 天线：
- 采用全数字相控阵波导裂缝天线，俯仰电扫，方位机械扫描，具有方位向单脉冲测角能力；
- 同时俯仰具备30°~60°的机械调整能力；
- 天线法向单波束工作时波束宽度：≤1.35°×1.35°；
- 波束模式：支持赋形发射、多波束接收，展宽发射、多波束接收等同时多波束工作模式，最多可同时接收16个波束；
- 扫描角度：天线俯仰电扫描，在预设45°度仰角时，可实现0~90°空域覆盖。本系统配备俯仰机械扫描装置，可以在30°~90°调节天线预设仰角，因此可实现-15°~105°仰角空域覆盖；
- 扫描方式：雷达具有定点扫描（THI）、平面位置扫描（PPI）、距离高度显示扫描（RHI）、体积扫描（VOL）、扇区扫描（sPPI）等基本扫描方式模式；
- 天线控制精度：天线定位精度方位：≤0.08°，天线的仰角指向精度≤0.1º；
- 数据分析：
- 定量定性探测范围：具有0.5MHz、1MHz、2MHz和4M带宽的信号，支持300 m、150 m、75 m和37.5 m分辨率，可根据需要设置，最小分辨率37.5 m；
- 基本参数包含：反射率因子、多普勒速度、谱宽。
科研用途
- 气象雷达可用于警戒和预报中、小尺度天气（如台风和暴雨云系）。
- 气象雷达也是气象监测的重要手段，在突发性、灾害性的监测、预报和警报中具有极为重要的作用。

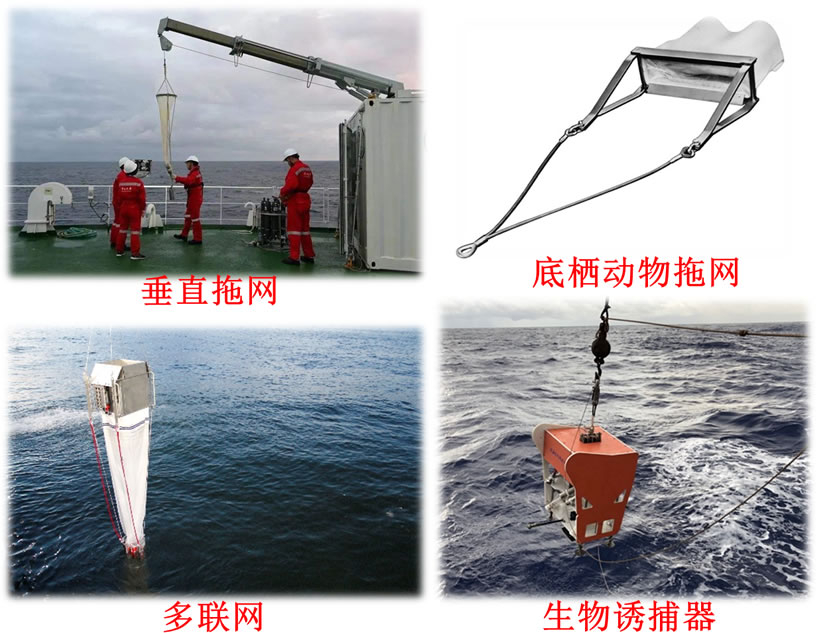

生物取样系统
生物取样系统是获取海洋化学、海洋生物、海洋生态等学科所需的生物样品数据进行采样的工具。包括多联网、垂直生物拖网、底栖生物拖网以及生物诱捕器。
生物取样系统
设备原理
生物取样系统是获取海洋化学、海洋生物、海洋生态等学科所需的生物样品数据进行采样的工具。包括多联网、垂直生物拖网、底栖生物拖网以及生物诱捕器。
垂直生物拖网，该系统在船载生物绞车控制系统的操控下，通过缆绳拖动网体下放，达到预定深度后垂直拉升回水面，可以捕获目标深度水层至水面之间的浮游生物。
底栖生物拖网，在近海范围内，该系统在船载生物绞车控制系统的操控下，通过缆绳拖动网体下放至海底，通过拖动的方式捕获海底的底栖生物，例如：珊瑚、海草、海棉等。

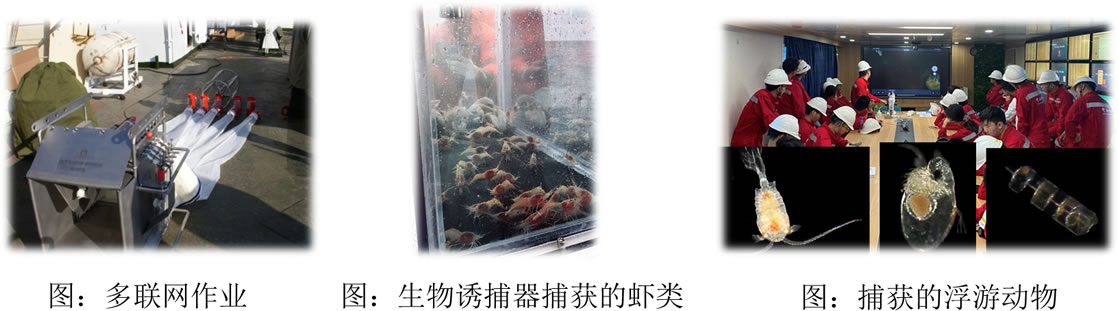

大型浮游生物连续采样网（多联网），该系统在船载生物绞车控制系统的操控下，通过缆绳拖动网体下放，设备本身根据预设深度控制9个网袋的开合，可以在连续的水层进行水平采样和垂直采样，实现对不同水层、不同大小的浮游生物连续采样。
生物诱捕器（深海着陆器），可在6000米内的海底进行作业，该系统在船绞车的操控下，通过缆绳拖动网体下放至海底，根据该系统携带的深海摄像系统可以提供海底的影像信息，并且以被动诱捕的方式，可以捕获海底的鱼虾等生物。
设备性能
- 大型浮游生物连续采样网（多联网）：
- 采样方式：完全垂直采样（网口与水面平行）和水平采样；
- 开合动力单元：采用步进马达，对动力输出进行精确控制，并配有第二闭合机制；
- 网衣：9个，长365-370 cm，目径：200 μm、100 μm；
- 电子网口流量计：一个位于网口内（测流量），一个位于网口外（测量堵塞效应），适用水流范围0.1 m/s到9.9 m/s；
- 压力传感器：范围： 0-6000 dbar；精度：±0.1% FS；分辨率：0.002% FS；
- 温度传感器：范围：-2~+32 ℃；精度：±0.005 ℃；分辨率：0.0006 ℃；
- 电导率传感器：范围：0-65 mS/cm；精度：±0.01 mS/cm；分辨率：0.0003 mS/cm；
- 叶绿素a传感器：范围：0-150 μg/L；精度：±2% FS；分辨率：0.025 μg/L；
- 溶解氧传感器：范围0-150% sat，精度：± 2 %。
- 生物诱捕器：
- 总体：工作水深：≥6000 m，主机架材料钛合金和有机工程材料组成，整机水下浮力≥65 kg；
- 声学释放器及声学释放器甲板单元：释放器负载≥2500 kg，通信距离≥10 km，带自动应答功能和PINGER功能，可发送释放器与
- 板单元距离、姿态、电池电压等信息，可实时跟踪释放器的回收速度和距离；
- 深海高清摄像系统：外壳材料：钛合金TC4，承压窗口材料：人造刚玉；最大光圈数不低于：F1.0；分辨率：≥1920×1080P；照
- 灯亮度：5000流明正白光；
- 诱捕及培养箱：外壳材质：亚克力；外型尺寸：300×300×600 mm；
- 被动式诱捕管：外壳材质： PC、PA；尺寸：Ф124×521 mm。
- 垂直拖网：
- 网部分由下列部件组成：
A）上部合成材料网，圆柱形，孔径200 μm，长90-105 cm
B） 下部合成材料网，圆锥形，孔径200 μm，长160-170 cm；
C）备用网衣：330μm、150μm、50μm。
- 网部分由下列部件组成：
- 底栖动物拖网：
- 框架：开口面积0.7-0.8 m2，长0.6-0.8 m，材质用316L及以上防海水腐蚀不锈钢；
- 网衣：长3.5 m，前段1.5 m，孔径1.5 cm；中段1 m，孔径1 cm；末段1 m，孔径0.7 cm。
科研用途
- 该套设备用于海洋浮游动植物、宏生物的取样，实现针对不同深度、不同类型的生物取样。
- 包括海洋生物、化学、生态等诸多学科领域都需海洋生物样品的采集，深入研究海洋生物可以对环境变化、海洋生物多样性、海洋药物开发等研究方面具有重要意义。

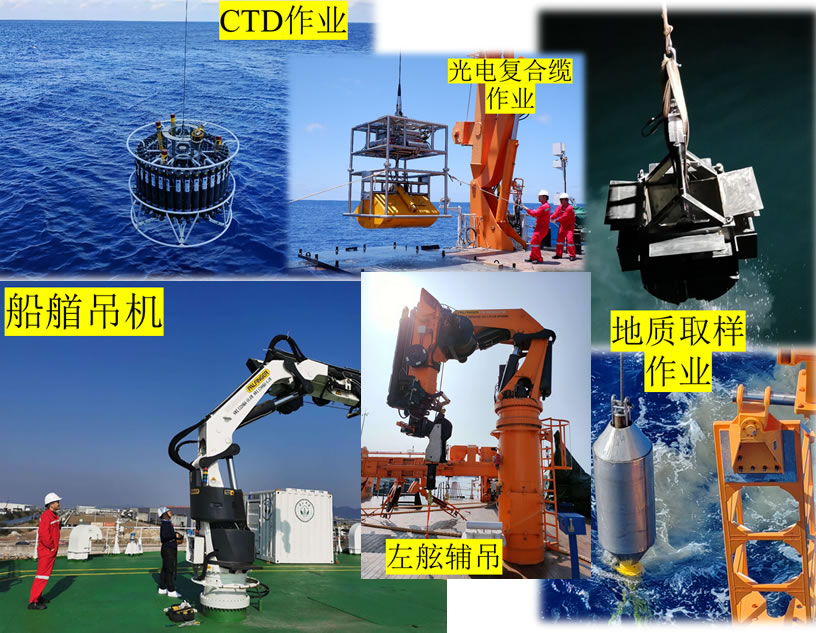

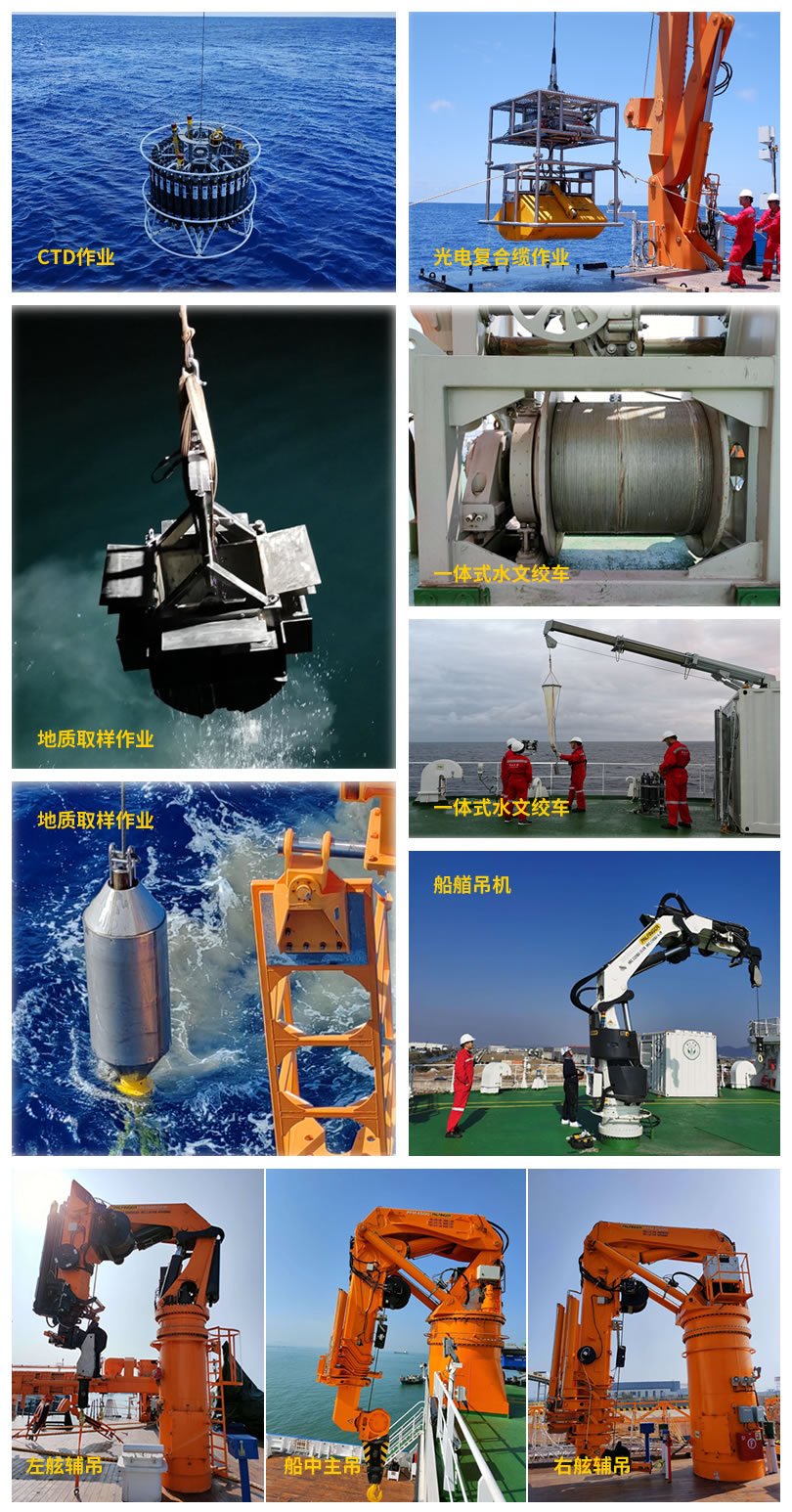

科考支撑设备
科考支撑设备包括：绞车系统、吊机系统以及A架等作业辅助机构。本船共配备8套绞车和4台吊机，用于科考设备的收放和移动，都具备本地操控和远程操控两种控制模式。除一体式水文绞车以外，所有绞车都采用PLC排缆和角度传感器排缆两种排缆方式，并且缆绳放出量和缆绳张力的测量精度都优于0.2%，控制精度0.02m/s，配备缆绳松弛补偿器，制动能力是绞车安全负载的1.8倍，满足5级海况工作要求。
科考支撑设备
设备概述
科考支撑设备包括：绞车系统、吊机系统以及A架等作业辅助机构。本船共配备8套绞车和4台吊机，用于科考设备的收放和移动，都具备本地操控和远程操控两种控制模式。除一体式水文绞车以外，所有绞车都采用PLC排缆和角度传感器排缆两种排缆方式，并且缆绳放出量和缆绳张力的测量精度都优于0.2%，控制精度0.02m/s，配备缆绳松弛补偿器，制动能力是绞车安全负载的1.8倍，满足5级海况工作要求。
设备性能和应用
- 12000m/10000m CTD绞车
工作性能：6t@60m/min；3.6t@120m/min；
绞车具有升沉补偿功能（AHC）；
配备运动传感器（MRU）；
在AHC工作模式下，绞车可以提供的加速度≥1.2m/s2，
补偿量不低于±1.5m；
缆绳： Φ9.53mm，破断力：64.9kN；
应用：CTD专用绞车，配合舷侧伸缩臂使用，具备供电和信号传输功能
- 10000m地质钢缆绞车
工作性能：20t@60m/min；12t@120m/min；
缆绳： Φ19mm，破断力：260kN；
应用：常规地质取样
优势：耐用，经济，易于维护
- 12000m纤维缆绞车
工作性能:20t@60m/min；12t@120m/min；
缆绳： Φ25mm，破断力：435kN；
海水中重量：26kg/km；
应用：长柱状活塞取样器等
优势：海水中浮力和重力相互抵消，可提供更大的缆绳末端负载
- 8400m/5300m光电缆绞车
工作性能:20t@60m/min；12t@120m/min；
缆绳： Φ21.1mm，破断力290kN；
光通路：12路单模光纤
电通路：铜导体3×4.5mm2
应用：ROV、电视抓斗等
优势：可为水下大功率设备供电、高速传输信号，并提供足够的拉力
- 3000m生物绞车
工作性能：4t@120m/min；2.7t@181m/min；
缆绳： Φ8mm，破断力56kN；
应用：生物拖网作业、自容式CTD作业、光学测量等
优势：简单、轻便，方便小型设备作业
- 1000m一体式水文绞车
绳端负载：0.5t；
缆绳直径：Φ6mm；
最大起升速度：60m/min(双泵)，30m/min（单泵）；
工作海况：4级；
应用：生物拖网作业、自容式CTD作业、光学测量等
优势：系统独立，轻便，方便小型设备作业
- 船中主吊
Palfinger海工级吊机
码头模式：20t@16m
海上模式：9t@16m
- 左舷艉辅吊
Palfinger海工级吊机
1级海况：4t@20m
4级海况：2.4t@20m
- 右舷艉辅吊
Palfinger海工级吊机
1级海况：3t@16m
4级海况：1.8t@16m
- 船艏辅助吊
Palfinger海洋级吊机
码头模式：1.5t@16m

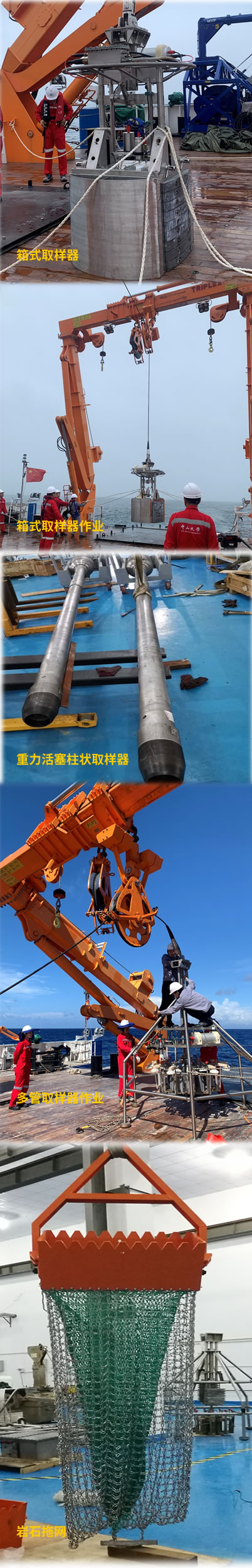

深海沉积物取样系统
本船根据不同的科研需求，配备的深海沉积物取样器包括：箱式取样器，重力柱状取样器，多管取样器，岩石拖网和长柱状活塞取样器。
深海沉积物取样系统
设备组成
科考支撑设备包括：绞车系统、吊机系统以及A架等作业辅助机构。本船共配备8套绞车和4台吊机，用于科考设备的收放和移动，都具备本地操控和远程操控两种控制模式。除一体式水文绞车以外，所有绞车都采用PLC排缆和角度传感器排缆两种排缆方式，并且缆绳放出量和缆绳张力的测量精度都优于0.2%，控制精度0.02m/s，配备缆绳松弛补偿器，制动能力是绞车安全负载的1.8倍，满足5级海况工作要求。
设备性能和应用
-

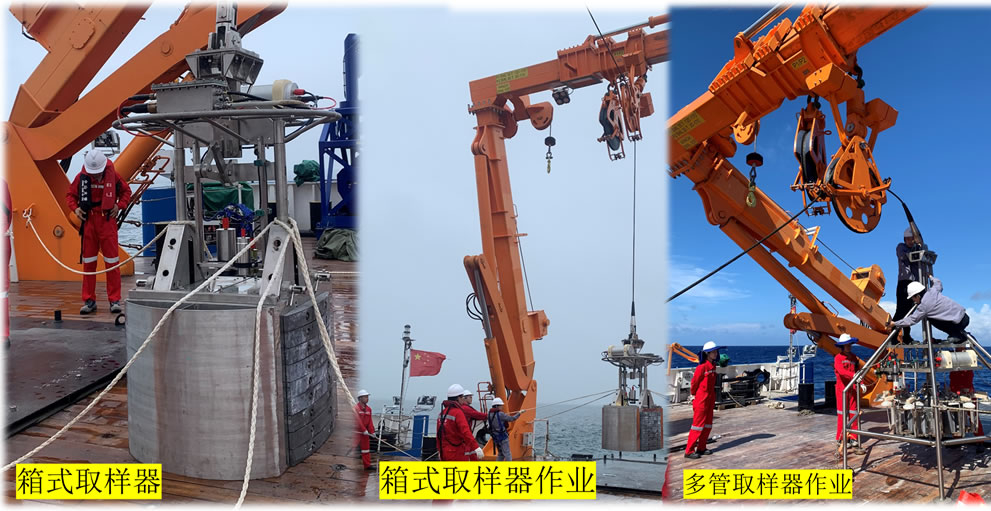

箱式取样器：
箱式取样装置是近年发展起来的一种比较理想的海洋地质调查工具,它结构简单,使用方便,采集样品不易受到扰动和破坏,而且还能为海洋生物、化学研究提供上覆水。因此,它在海洋地质、化学、生物等学科的调查研究中已经得到广泛的应用。
箱式取样装置主要用于海底沉积物的取样，其基本原理是取样器靠自身的重力作用贯入海底，取得近似于贯入深度的海底沉积物样品，贯入深度取决于海底的硬度和取样器的结构形状与配重。其穿透深度浅一般在几十厘米，可用来获取大体积或大表面积的样品。大多数箱式岩芯已被用于研究较浅水域沉积物的结构。最近在深海沉积学研究中箱式取样器又被用于获取保持其原地特征的样品，如锰结核的方位及其与周围沉积物的详细关系等。该装置在取样后离开海底之前必须完全闭合，使水流不能通过，以最大限度地减小上升过程中样品受到的冲刷。
1. 尺寸：1200 mm×1000 mm×1800 mm；
2. 设备重量：≥1000 kg（含压载铅块）；
3. 工作水深：≥6000 m；
4. 适用缆：地质钢缆；
5. 箱体深度：600 mm；
6. 箱口面积：600 mm×600 mm；
7. 主体材质：316L不锈钢。 -
重力活塞柱状取样器：
重力采样设备用于采取柱状沉积物样品。根据触底方式不同，可分为简单重力柱状采样器和重力活塞采样器。简单重力柱状采样器有配重铅块、取样管、平衡尾翼组成。简单重力柱采样器有操作相对简单，取样成功率高的特点。对海况要求相对较低，一般在浪高3 m一下，流速小于2 kn都可以作业。
1. 设备重量：≥1200 kg（含压载铅块）；
2. 工作水深：≥6000 m；
3. 适用缆：地质钢缆；
4. 取样长度：0-9 m；
5. 取样直径：≥110 mm；
6. 设备材质：316不锈钢； -
多管取样器：
多管取样器为海底底质取样设备，适用于全海洋及河口港湾的沉积物和上覆水采样。一次取样可获得8管样品，样品包括未受扰动的沉积物原状样及未被交换的沉积物上覆水，能充分满足海洋工程地质、生物、化学、土工及生态变化等环境项目的研究需要，是进行海洋底质调查研究的必备设备。
1. 设备尺寸：≤1.5 m(长)×1.5 m（宽）×2 m（高）；
2. 设备重量：≥1200 kg；
3. 工作水深：≥6000 m；
4. 样管数量：8；
5. 样管长度：≥610 mm；
6. 样管内径：≥95 mm；
7. 插入方式：液压驱动；
8. 封管方式：油缸直驱，采样深度可控制；
9. 水下数据监测：可视化、设备姿态、液压压力、离底高度、设备通讯状态、系统电压等数据监控； -
岩石拖网
岩石拖网是一种常规地质取样设备,广泛应用于富钴结壳调查和海洋区域地质调查。主要目标是获取海底较硬的岩石、结壳等样品。
1. 工作水深：0-10000 m；
2. 取样网口：不小于800 mm×500 mm；
3. 拖网网衣长：≥1500 mm；
4. 重锤重量：≥500 kg；
5. 设备主材：316不锈钢。
海洋动态重力系统
在零长弹簧摆杆上增加了测量摆杆位置的传感器，该传感器位置信号被反馈到高增益放大电路PID，由其产生励磁电流送给磁阻尼线圈，该线圈产生的磁场与摆杆上的强永久磁铁相互作用，使摆杆始终处于0位位置（水平位置）。测量线圈电流的大小，可获得重力的变化值。
海洋动态重力系统
设备原理

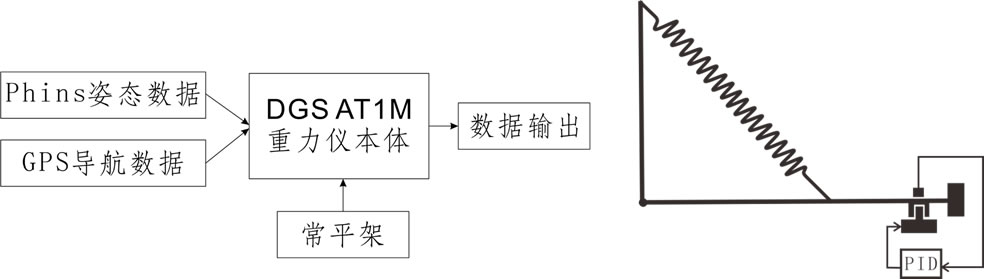

在零长弹簧摆杆上增加了测量摆杆位置的传感器，该传感器位置信号被反馈到高增益放大电路PID（图2），由其产生励磁电流送给磁阻尼线圈，该线圈产生的磁场与摆杆上的强永久磁铁相互作用，使摆杆始终处于0位位置（水平位置）。测量线圈电流的大小，可获得重力的变化值。
设备性能
- 量程：20000毫伽，满足全球测量；
- 分辨率：优于0.01毫伽
- 零漂：远小于3毫伽/月
- 抗干扰能力：可抵御250伽的干扰加速度
- 采样率：1-10 Hz
- 功耗：≤150W
- 实验室动态重复性：0.25毫伽
- 实验室精度：0.05毫伽
- 平台长期精度：8角秒
- 平台短期倾斜精度：5角秒
- 有效平台纵摇控制：±35°
- 有效平台横摇控制：±35°
- 数据记录：64G固态存储，可存储3年连续数据
- 具备数据预处理能力
- 具备主要部件自检功能
- 工作海况：≤5级
海洋重力观测用途

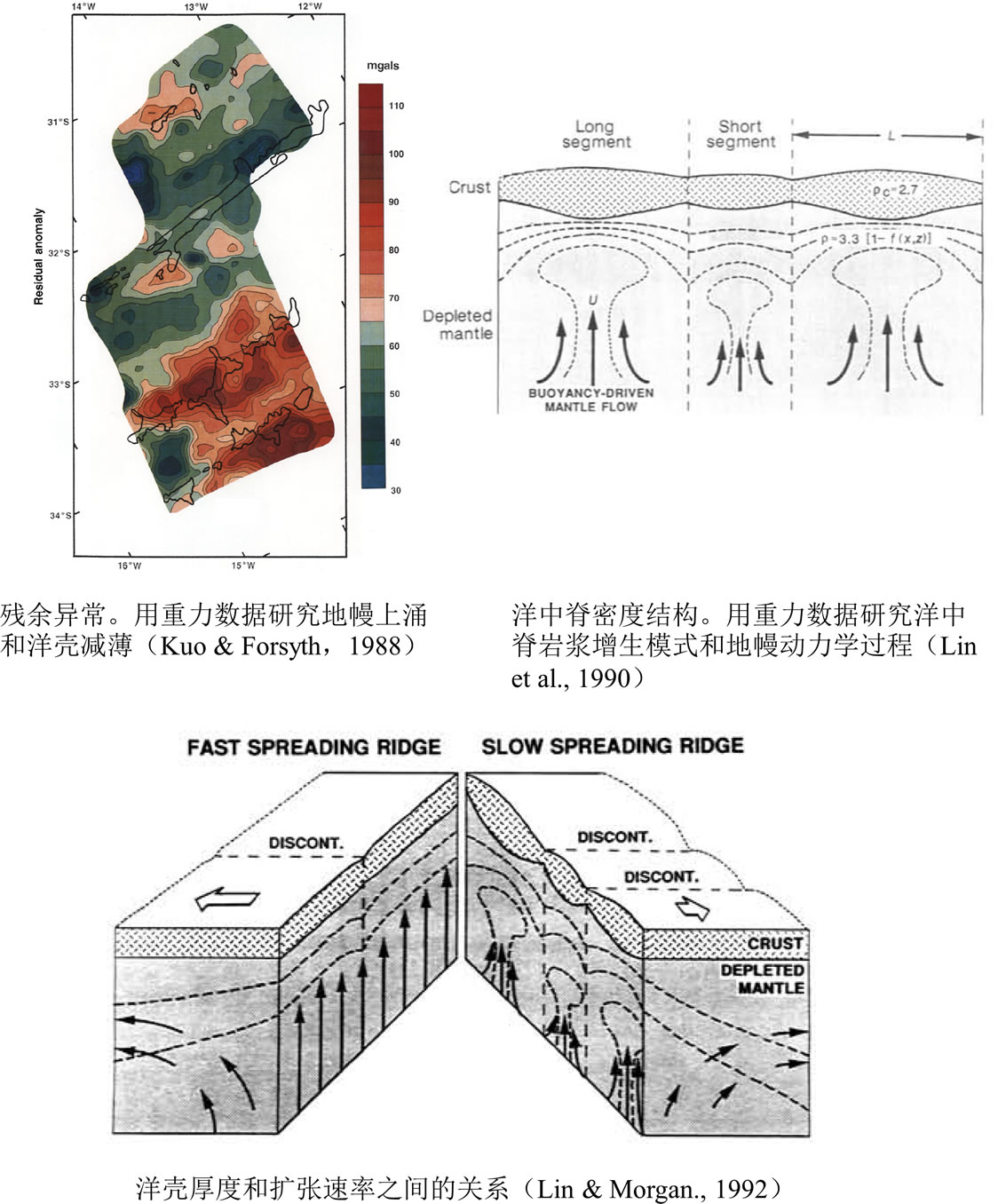

海洋重力测量（maine gravimetric survey ） 是测量不同海区重力加速度的工作。高精度海洋重力数据为研究地球形状和地球内部构造，勘探海洋矿产资源，保障航天和远程武器发射等提供重力资料。

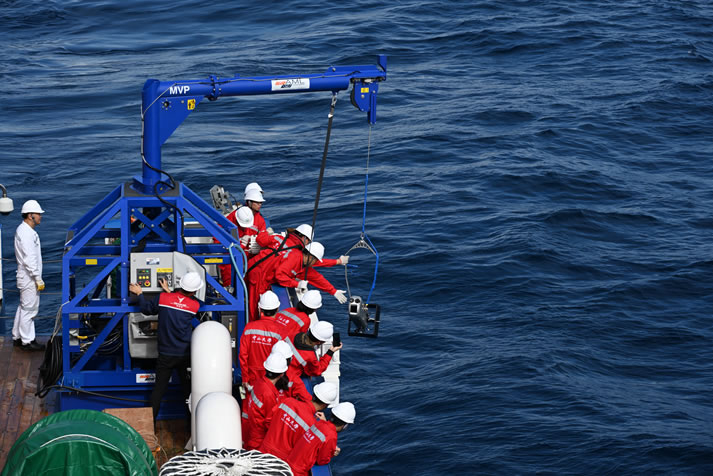

走航式多参数剖面测量系统（MVP）
MVP300走航式多参数剖面测量系统在船只航行情况下（最大船速达12节），允许拖鱼搭载CTD、声速剖面仪或其他剖面仪做自由落体式深水投放，以获得海水剖面的CTD和声速数据。拖鱼可以根据预先设置的参数，往复投放和回收，绞车和数据采集系统可以实现自动运行。
走航式多参数剖面测量系统（MVP）
设备原理
MVP300走航式多参数剖面测量系统在船只航行情况下（最大船速达12节），允许拖鱼搭载CTD、声速剖面仪或其他剖面仪做自由落体式深水投放，以获得海水剖面的CTD和声速数据。拖鱼可以根据预先设置的参数，往复投放和回收，绞车和数据采集系统可以实现自动运行。

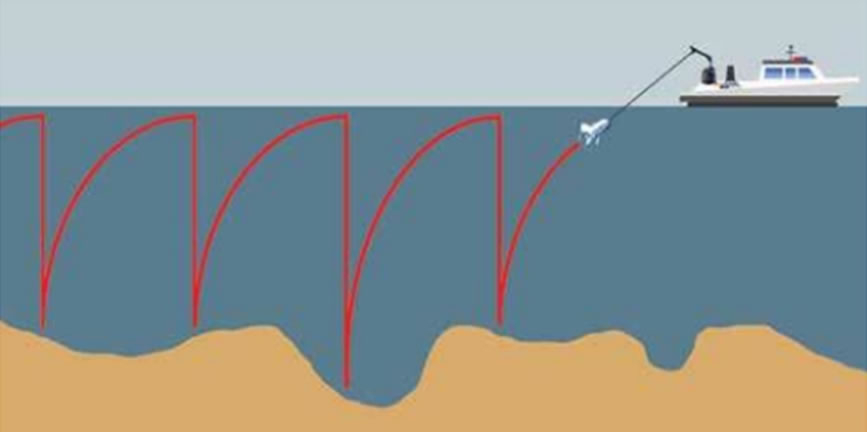

投放时拖鱼可设置三个参数：拖鱼投放深度、离底距离和最大放缆长度，当三个参数中任一参数得到满足时，工控机会自动终止投放过程，并开始回收。
系统组成

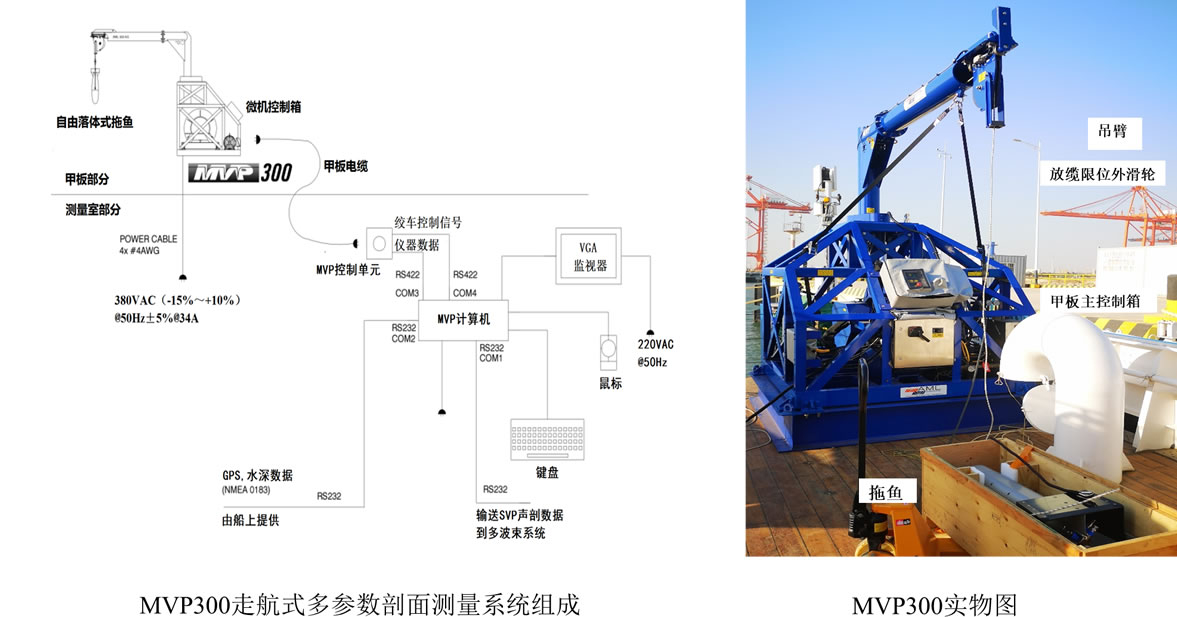

加拿大AML公司生产的MVP-300型走航式多参数剖面测量系统主要由绞车、电缆、液压系统、自由降落式载体、吊杆和控制系统等部分组成。
绞车：由径向活塞式马达直接驱动，并带有内装式制动器。其装有一个使卷缆筒往复运动的机械装置，使收放缆时电缆总处在同一卷入点上。绞车上配有Focal型滑环。
电缆：直径9mm的抗拉式电缆，4芯，外加编织式Kevlar加强套，最外层为聚酯保护层，其拉断力为3630kg。
液压系统：液压驱动装置为一装在底座上的18.6kw变量泵。采用32#液压油，60升。
自由降落式载体：多传感器拖鱼由铝合金加工而成，并配有不锈钢拖带。多传感器拖鱼拖曳主体尾部的传感器护罩由硬塑料制成，并用螺栓固定在尾翼上。
控制系统：控制系统由一台工业级工控PC机组成（含10/100M网卡），使用Lab Windows平台，配有一系列安全保障措施。
性能参数
电导率传感器
量程：0 ~ 7 S/m
准确度：± 0.001 S/m
响应时间：25 ms
温度传感器
量程：-2 ~ +32 ℃
准确度：± 0.005 ℃
响应时间： 85 ms
压力传感器
测量范围：6000 dBar
准确度：0.05%FS
精度：0.03%FS
分辨率：0.02%FS
叶绿素荧光计
激发/发射波长：470/695 nm
灵敏度： 0.02μg/l
范围（典型）：0-125μg/l
浊度计
测量范围：0~125 FTU
灵敏度：40 mV/FTU
溶解氧传感器
测量范围：0至50 mg/L
精度：小于5% mg/L
分辨率：0.1 mg/L
绞车及液压系统
卷缆筒容量：3800m Ø 9 mm 电缆
最大工作航速：12节
拖鱼：流线型外壳，支持多传感器安装
科研用途
大尺度海洋调查
可以在走航条件下连续自动测量海水剖面的温度、盐度、深度、声速、浊度、叶绿素、溶解氧等数据，提高了大尺度海洋调查的效率。
长柱状活塞取样器
长柱状取样器（Giant Piston Corer）专为在柔软的粘性海底沉积物中获取超长柱状样品。 它仅通过重力惯性即可穿透海底，同时将损失或干扰降至最低。
长柱状活塞取样器
设备简介
长柱状取样器（Giant Piston Corer）专为在柔软的粘性海底沉积物中获取超长柱状样品。 它仅通过重力惯性即可穿透海底，同时将损失或干扰降至最低。

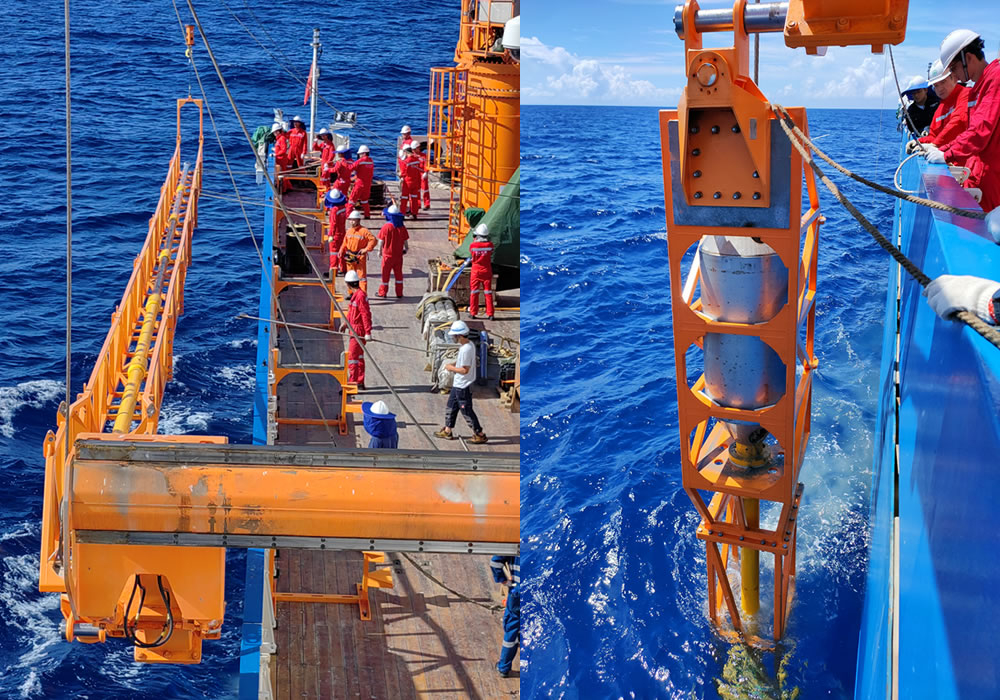

它在甲板上的收放需由侧舷伸缩吊、取样器翻转机构、辅助吊机及长托架等配合完成，可采用机械释放或声学释放。
取样器管体的制作材料为特殊合金钢材，总长30米（分为6节×5米，可拆卸），取样管内径130毫米。配重柱状头直径700毫米，可最大配重6吨。

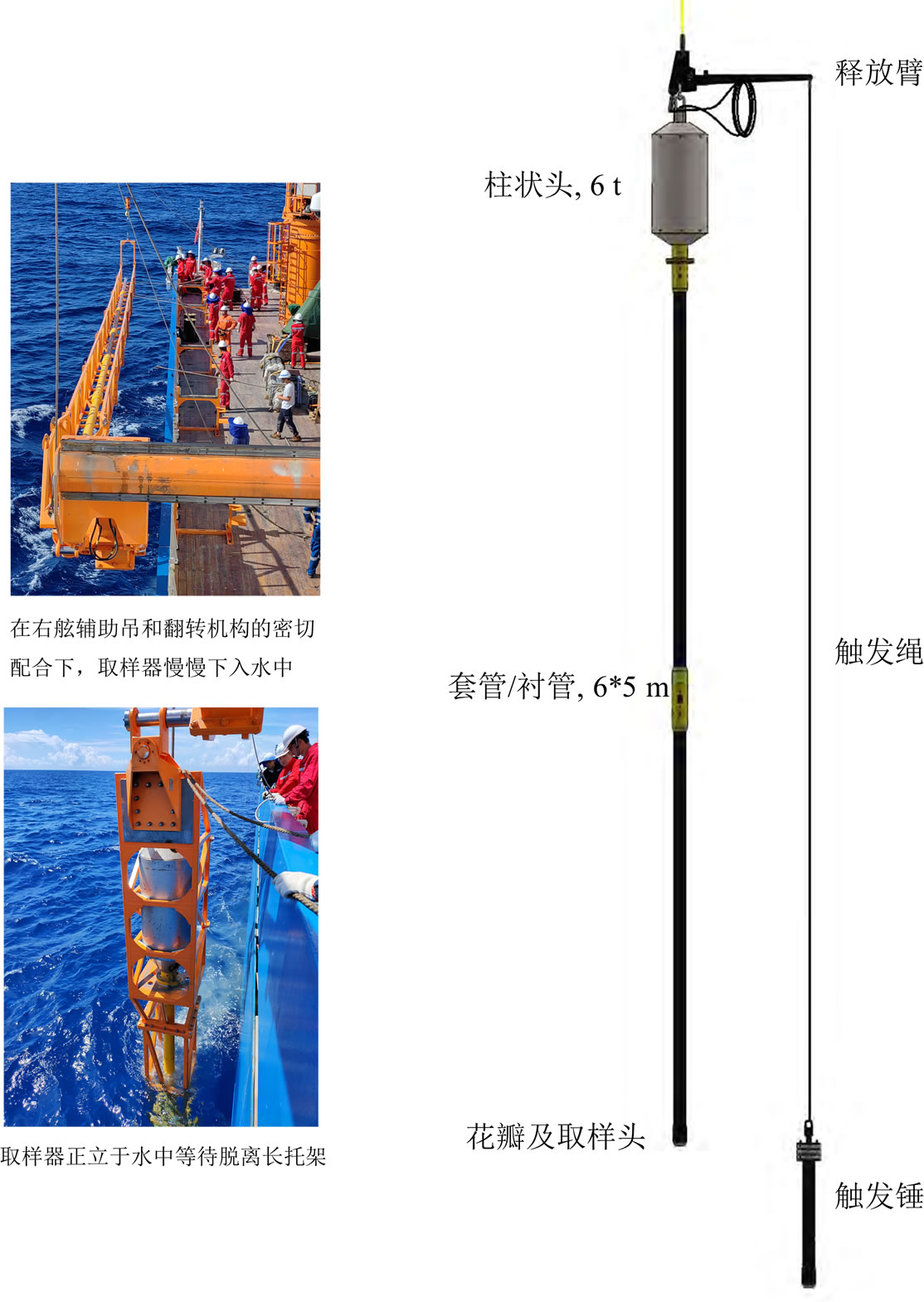

作业图释
取得的成果
2022年5月的海试验收航次，“中山大学”海洋综合科考实习船上的长柱状活塞取样器在南海取得了26.8米长的柱状样，刷新了南海取样长度的记录。
科研用途
长柱状取样器可以取得较长的（≥15米）深海沉积物样品，通过对沉积物柱状样品的分析和研究，可以了解海底沉积物的历史、沉积规律以及各种因素在海底垂直方向的分布和变化。
